Restauration


Damit das Basteln ein bisserl einfacher wird hier das PD Reparaturhandbuch (Dank an Holgi):

 Inhaltsverzeichnis

Motor  Kupplung  Getriebe

Rahmen Vorderachse  Lenkung Bremsen Hinterachse

Geräteanbau Kraftheber

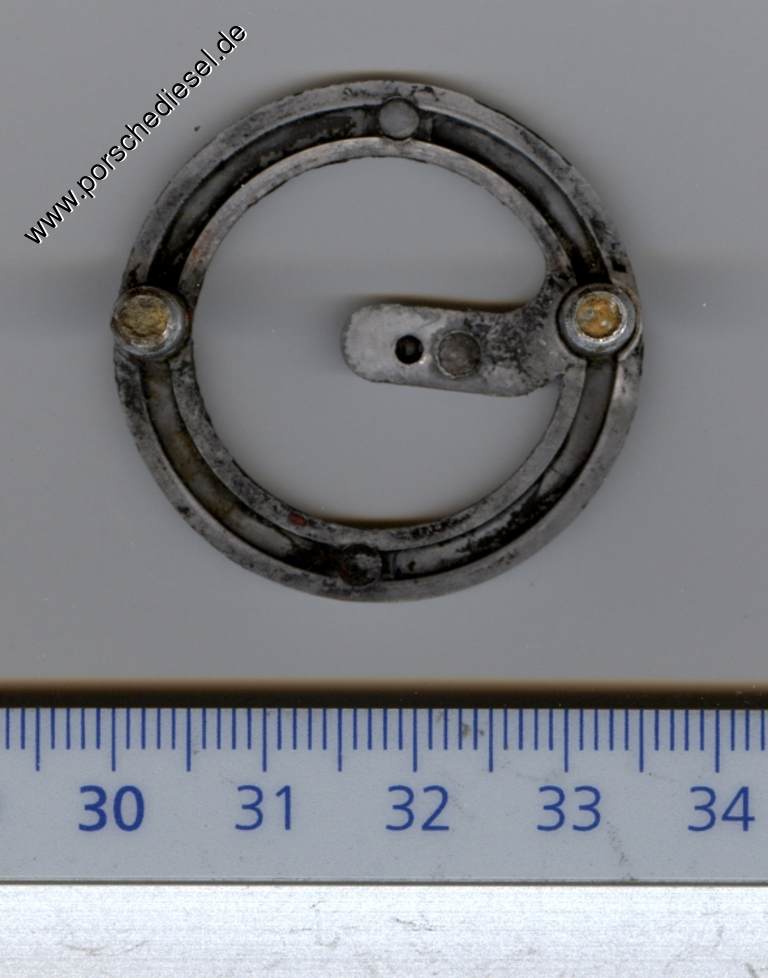

Das Porsche Diesel Emblem vom 108 KH hat mir auf der rechten Seite gefehlt. Daher habe ich das linke noch vorhandene kurzerhand erstmal eingescannt, um es nachzubauen, mittlerweile habe ich aber einen originalen zweiten Kringel aufgetrieben:

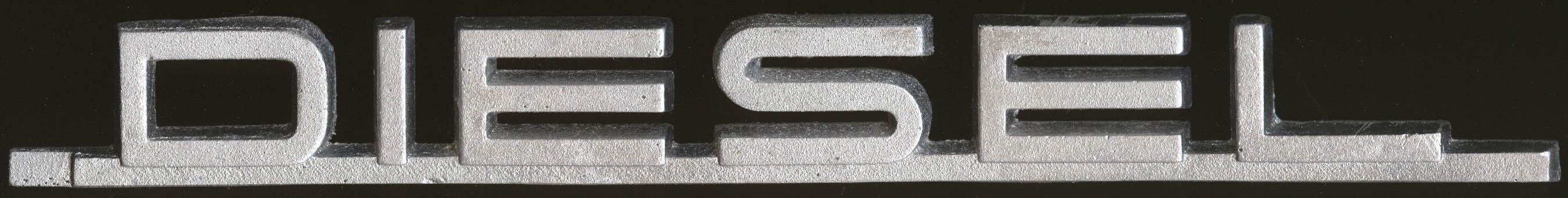

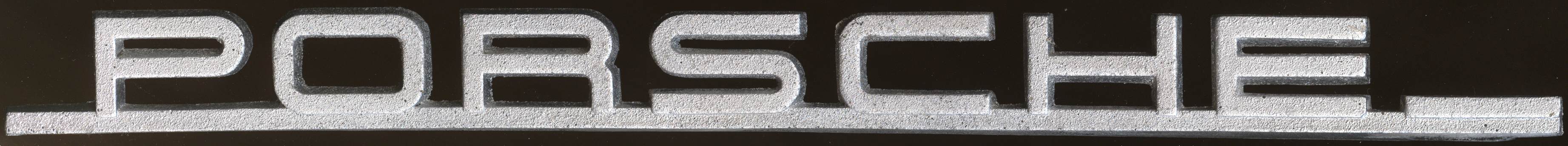

Das "PORSCHE_DIESEL" Emblem besteht aus zwei Teilen:


Die Kurbelmaße für PD Junior:

Griffstück: Rohr, D=21 mm, L=175 mm.
Verbindungsstück zwischen Griff und Kurbelachse: Flacheisen, L=220 mm.
Kurbelachse: Massivrundeisen, D=20 mm, L=355 mm.

23 mm vor dem Ende der Kurbel einen 7 mm Spannstift (auf 37 mm ablängen) einsetzen. Alle Teile miteinander verschweißen. Zusätzlich über das Griffstück ein etwas größeres Rohr (beweglich) stecken und am Ende mit einer Scheibe sicheren.

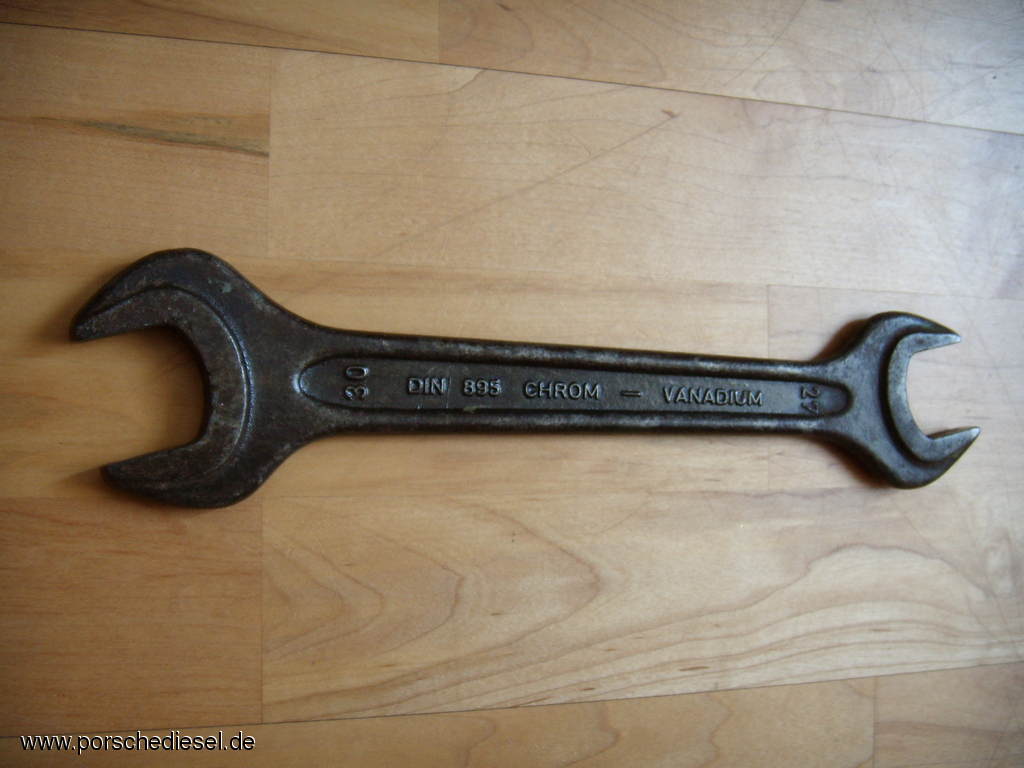

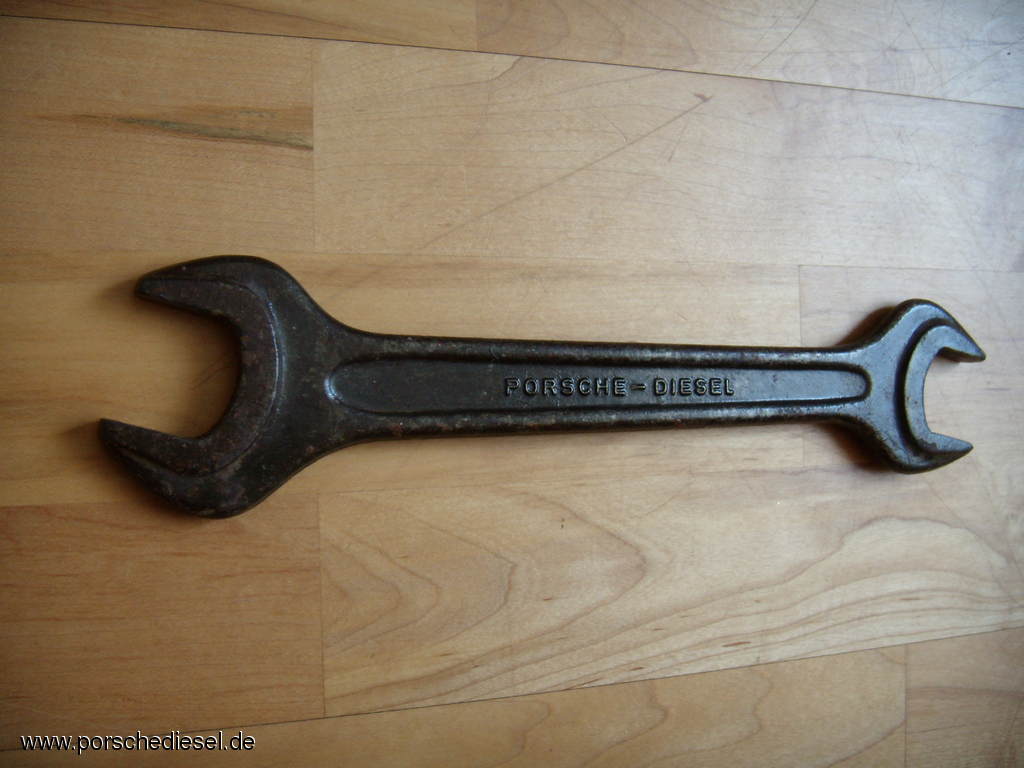

Sonstiges Werkzeug:
